微型傳感器接口板Gage 3001

一、產品介紹

GAGE-3001 是一款微型接口板，用於連接任何橋式傳感器，如應變計、壓力傳感器和其他橋式傳感器，以及電壓產生設備，如壓電傳感器、溫度傳感器、光電二極管和腦電圖/心電圖輸入。

GAGE-3001 提供可變激勵，能夠在 1V 至 20V 的電壓範圍內產生高達 80 mA 的電流。激勵電壓關於地電平對稱，因此共模電壓約為。0V。例如：12V 的激勵電壓相對於地電壓為 ±6V。

GAGE-3001 還包含一個儀表放大器，具有 150-1500 的可變增益和可變偏移控製。儀表放大器的輸出被饋送到雙極低通濾波器，然後通過驅動器緩衝器傳遞到輸出端口。低通濾波器的截止頻率可以通過用其他值的電容器替換兩個電容器CX1和CX2來改變。下表提供了一些常用截止頻率的電容器值：

GAGE-3001 還有一個電橋負載電阻 Rx，與指定為 P2 的可變微調電位器(可變電阻)串聯。該電阻器用於校正電橋的失調，該電橋的失調水平較高，無法使用板載失調控製進行校正。該電阻必須由用戶定義和連接。請注意，該電阻可能會對電橋的線性度產生不利影響，因此建議通過固定傳感器來糾正高偏移。

GAGE-3001 的激勵可通過使用指定為 P6 的微調電位器來改變，同時可在 -EXC 和 +EXC 測試點之間測量激勵水平。使用 P1 調整增益。

GAGE-3001 需要 ±8V 至 ±15V 的外部穩定電源。還可以提供可選的電池電源。

GAGE-3001 的所有輸入、輸出和電源線均與 Gage-3001 接口卡引腳兼容。

與 GAGE-3001 相比，GAGE-3001 具有更寬的帶寬、更低的噪聲和更低的漂移。

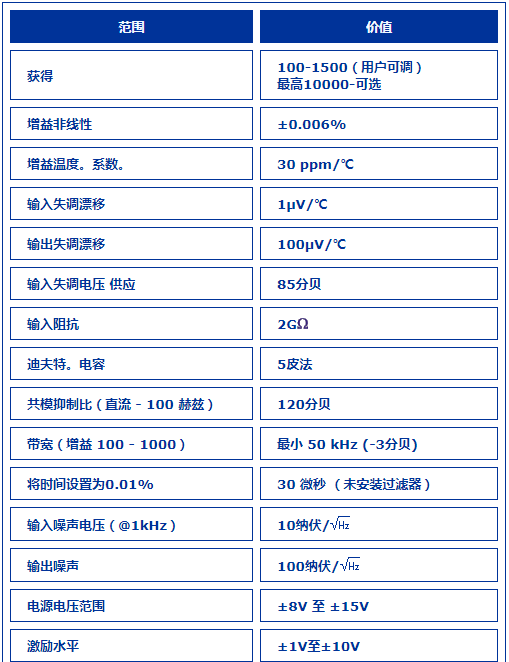

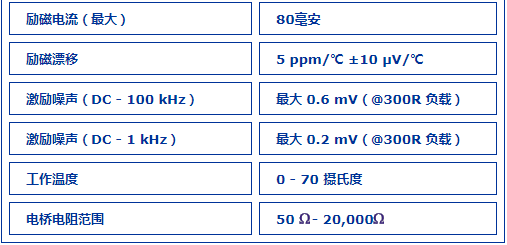

二、產品參數
