1030-1070nm 50μm-7mm超高功率光斑分析儀BND-0307U-WA

該係列是高功率激光光斑分析儀，主要應用於 3D 打印、激光焊接/切割設備中，檢測或監測焦點的位置、焦點光斑大小等。一、產品特征集成高功率衰減模塊，檢測功率可達5

該係列是高功率激光光斑分析儀，主要應用於 3D 打印、激光焊接/切割設備中，檢測或監測焦點的位置、焦點光斑大小等。

一、產品特征

集成高功率衰減模塊，檢測功率可達500w

風水冷散熱結構共存

可測焦點光斑最小 50µm

軟件支持多種格式輸出測量數據

數據接口USB3.0

二、產品參數

型號	BND-0307U-WA
檢測波段	1030-1070nm
傳感器像元尺寸	3.45um
最小光斑	50μm
最大光斑	7mm@中心入射
最大接收角	±2.5°@中心入射±0.05mm
最小功率	0.1W@50μm
最大功率	300W，聚焦光斑≥50μm，CW
最大功率	500W，聚焦光斑≥100μm，CW
齊焦公差	±0.5mm
離焦測量範圍	-10mm~+5mm，基於齊焦距離96mm計算
檢測時間	≤1分鍾@500W
	≤3分鍾@300W
	連續運行@200W
內置吸收衰減	OD4.5~8.5，可替換
接口	USB3.0
外觸發	支持
冷卻	風冷和水冷，流量10L/min，水溫20~25℃，0.5~1KW製冷量，揚程10~25米
使用環境	溫度＜15~25℃ 相對濕度＜60%
重量	＜1.5Kg
入光方向	豎直，根據客戶需求定製方向
應用範圍	集成衰減模塊，風水冷結構，產品齊焦設計，方便客戶確定焦點位置，操作簡單,可用於3D打印，電池焊接等領域。
應用範圍

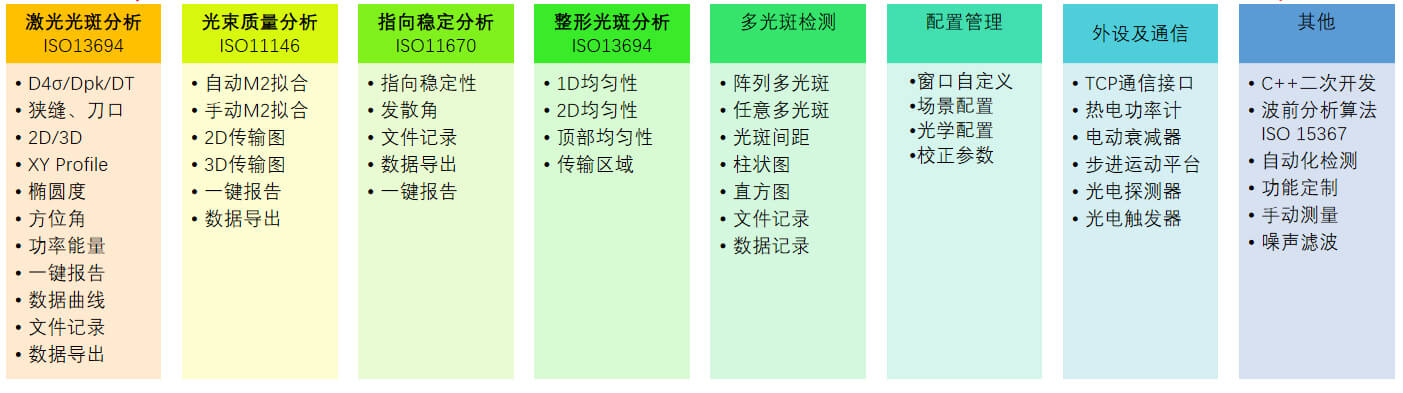

三、軟件

該軟件是一款用於Win 10操作係統，可實時監測光束、測量激光光斑尺寸、質心位置、橢圓度、相對功率測量、光束指向穩定性、功率穩定性、2D/3D能量分布、發散角測量等，同步支持多光斑測量，支持測量數據、測量報告導出，滿足日常激光參數測量需求。
