A-308 LVDT傳感器接口板

一、產品介紹

A-308 LVDT信號調節器/接口板是一款高精度、低成本信號調節器 OEM 板，專為需要模擬直流電壓輸出的任何 LVDT 應用而設計。

有 3 種類型的板可用：

1. 用於 5 或 6 線 LVDT 傳感器的常規板，

2. 用於 5 或 6 線 LVDT 傳感器製造商的微型 LVDT 信號調節器(無需手動控製!)

3. 用於 4 線 LVDT 的信號調節板僅有的。

該板還可與 RVDT 或半橋傳感器(3 線)一起使用，隻需進行一些細微修改。

請注意，4 線板與所有類型的 LVDT 兼容。但是，如果您有第 5 或第 6 線輸出，則最建議使用 5/6 線板，以獲得更好的精度和穩定性。

LVDT 信號調節器板是一個獨立單元。它由 +/- 15V DC 供電(可根據要求提供其他電源電壓)。LVDT 傳感器通過簡單的螺絲端子(或 OEM 設備上的 Molex 連接器)與其連接。該裝置將輸出與位移高度線性 (0.05%) 的電壓(受 LVDT 傳感器製造商規格的限製)。

LVDT 調節器板圍繞高精度 ASIC 設計，可產生用於驅動 LVDT 傳感器的低失真正弦波激勵。該 ASIC 還解調來自 LVDT 傳感器的信號，並將其轉換為高精度、低噪聲信號，準備與最高精度的 A/D 轉換器單元連接。所有敏感元件均在矽芯片級進行熱耦合，使得 LVDT 調節器幾乎對溫度變化不敏感。

由於采用了最先進的比例測量技術，LVDT 信號調節器板對勵磁電平和勵磁負載也不敏感。實時測量 LVDT 勵磁，並針對勵磁電壓電平的任何變化實時補償輸出。

在寫入這些線路時，A-308 板可以與幾乎任何類型的 LVDT 傳感器一起使用。它的寬動態範圍(具有寬範圍 GAIN 和 DC Offcet 控製)使其適用於各種 LVDT 傳感器靈敏度。這些控件的調整非常簡單，用戶可以使用小螺絲刀來完成。

通過添加超前/滯後補償網絡(板載)，A-308 LVDT 信號調節器還可以使用很長的LVDT線進行操作。

所有 A-308 型號均采用比例測量架構。大多數 LVDT 傳感器與比例調節板兼容。

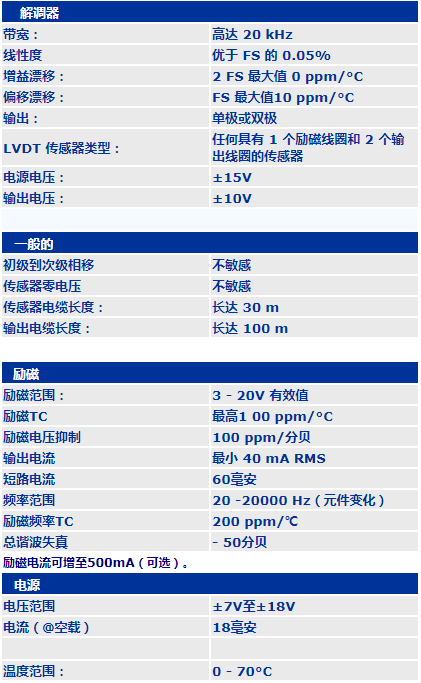

二、產品參數
