A-308 DIN導軌LVDT信號調節器

一、產品介紹

A-308 是一款高精度、低成本、DIN 導軌安裝信號調節器，專為需要模擬直流電壓輸出或 4-20mA 電流輸出的任何 LVDT 應用而設計。

該裝置還可與任何 LVDT 傳感器一起使用。帶 3,4,5 或 6 線、RVDT 或半橋傳感器(3 線)。

通用 Din 導軌安裝 LVDT 信號調節器是一個獨立單元。它的供電範圍為+9 至+28V DC(由用戶切換)。LVDT 傳感器通過簡單的螺絲端子與其連接。該裝置將輸出與位移高度線性 (0.05%) 的電壓(受 LVDT 傳感器製造商的規格限製)或具有相同線性度的 4-20mA 電流環路信號。該裝置安裝在標準 DIN 導軌箱內(22.5 毫米寬)。

LVDT 調節器板圍繞高精度 ASIC 設計，可產生用於驅動 LVDT 傳感器的低失真正弦波激勵。該 ASIC 還解調來自 LVDT 傳感器的信號，並將其轉換為高精度、低噪聲信號，準備與最高精度的 A/D 轉換器單元連接。所有敏感元件均在矽芯片級進行熱耦合，使得 LVDT 調節器幾乎對溫度變化不敏感。

由於采用了最先進的比例測量技術，LVDT 信號調節器板對勵磁電平和勵磁負載也不敏感。實時測量 LVDT 勵磁，並針對勵磁電壓電平的任何變化實時補償輸出。

在寫入這些線路時，A-308 板可以與幾乎任何類型的 LVDT 傳感器一起使用。它的寬動態範圍(具有寬範圍增益和直流偏移控製)使其適用於各種靈敏度的 LVDT 傳感器。這些控件的調整非常簡單，用戶可以使用小螺絲刀來完成。

對於未經培訓的用戶來說，所有設置都很簡單。用戶可以設置最常見的激勵頻率(16 個設置)，並進行微調以匹配傳感器的頻率。4 個低通濾波器限製輸出噪聲並允許您控製傳感器的動態響應(50Hz、100Hz、250Hz、500Hz)。

A-308 DIN 導軌安裝 LVDT 信號調節器也可以與很長的LVDT一起運行 通過設置內部超前/滯後補償網絡(板載)來接線。

精密差分測量 - 每個單元都具有一個模擬輸入，從模塊讀數中求和或減去，用於配置測量的差值或相加(厚度測量等)。可以將 1 個以上的模塊配置在一起，以便使用相同的模塊同步操作多個 LVDT傳感器激勵頻率和相位(主從配置)。

前麵板上的極性 LED 指示燈可輕鬆進行中心(零)設置。

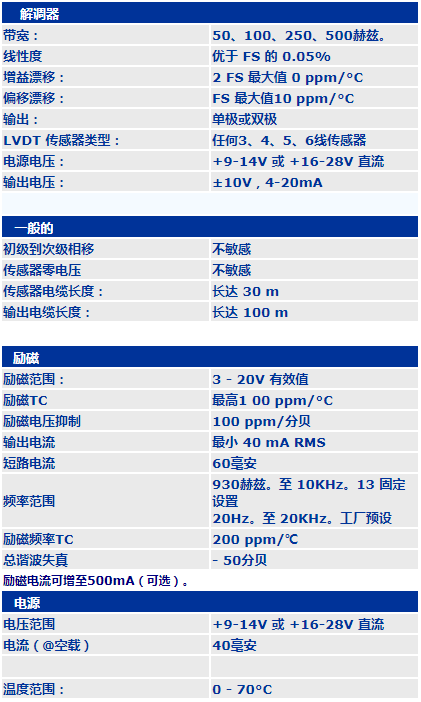

二、產品參數
